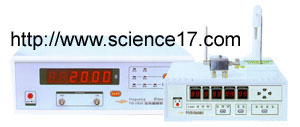

YG-105A型多組線圈圈數測量?jī)xYG105A 簡介: YG 105A型多組線圈圈數測量?jī)x主要適用于測量多組線圈的圈數，能方便地對每組線圈進行設置并自動進行測試，判斷合格與超差。一起配有快速測量夾具，使得多組線圈測量能一次性完成，極大地提高了測試效率。上海華巖儀器設備有限公司供應YG-105A型多組線圈圈數測量?jī)xYG105A。
性能特點
* 操作簡便、自動顯示被測圈數
* 高達 0.1 ﹪的精確度（通過測試夾具進行測量）
* 采用分離式結構
* 超差報警功能
* 測量傳感器尺寸可根據用戶需求進行定制
* 多抽頭線圈測量一次性完成，輸出合格與不合格
技術參數
|
被測線圈形狀
|
Φ內＞ 4mm Φ外＜ 120mm Φ高＜ 110mm
|
|
被測線圈范圍
|
0~60000 圈
|
特殊尺寸 Φ內＜4mm
特殊尺寸精度與范圍
需與用戶商議而定
|
|
圈數測量精度
|
0~500 圈±圈、
500~20000 圈± 0.1 ﹪、
20000~60000 圈± 0.3 ﹪
（通過測試夾具進行測量）
|
|
測試傳感器規格
|
Φ 4mm
（Φ 3 Φ 2 Φ 1.5 Φ 1）
為特殊規格
|
|
測試速度
（次 / 秒）
|
快速 3 次 / 秒 / 組、
慢速 1 次 / 秒 / 組
|
|
聲響輸出
|
合格、不合格、靜聲
|
|
繞組規格
|
10 個繞組，引腳間距可選， 100 個存儲單元
|
|
分選
|
百分比輸出
|
|
儀器外形尺寸
|
370 × 220 × 110 （ mm ）
|
