上海華巖儀器設備有限公司供應SDJ-3N智能化振動監測保護儀、SDJ-3NA智能化軸振動監測保護儀
SDJ-3N型振動監測保護儀（智能化） 一、概述
SDJ-3N型振動監測保護儀主要適用于電力、鋼鐵、建材、化工等領域,對各類旋轉機械的軸瓦振動(絕對振動)及軸振動(相對振動)進行連續監視和測量,便于用戶對機器工況進行分析和維護。當機器振動超過正常使用值時,本裝置會立即發出報警及危險信號,使您的機器能夠及時得到保護,避免不必要的經濟損失。SDJ-3N型振動監測保護儀(智能化)來自獨立的SG-2型速度傳感信號,或者是CWY-DO-Ф8mm型電渦流傳感信號,在LED數字顯示器上,保留小數點讀數,連續地顯示4位讀數的振幅值或振速值,做到一表二用，該保護儀增加了高低通濾波器和隔離柵，大大提高了抗干擾能力。該保護儀精度高，穩定性好，高于目前同類產品精度等級。
二、技術指標
振動振幅：0～500.0um（峰～峰值 量程可由用戶任意設定）
振動烈度：0～50.00mm/s（均方根值 量程可由用戶任意設定）
精 度：線性誤差：≤±0.5%
配用SG-2傳感器頻率范圍：10～300Hz
頻率響應：40～60Hz≤±0.5%
30～100Hz≤±2%
10～300Hz≤±3%
配用CWY-DO-Ф8mm電渦流傳感器頻率響應：1～300Hz≤3%
輸出電流：4～20mA(自動對應上下限量程)
(負載﹤1KΩ,帶有隔離柵,可直接送入DCS系統)
TDM輸出(用于振動信號的分析)
RS485通訊接口輸出（用戶可選擇）
報警、危險二級開關量輸出：AC220V/3A,或DC27V/1A
噪聲電平：無訊號輸入時≤1%（滿度值）
使用溫度: 儀表 -25～45℃ (相對濕度≤80%)
SG-2常溫傳感器 -25～100℃ (相對濕度≤90%)
SG-2W高溫傳感器 -25～160℃ (相對濕度≤90%)
CWY-DO-Ф8mm電渦流傳感器 -25～120℃ (相對濕度≤90%)
供電電壓：AC220V/50Hz±10%
安裝方式：盤裝或安裝在就地防護箱內
儀表外形尺寸：寬160×高80×深260(mm)
儀表開孔尺寸：寬156×高76(mm)
SG-2振動速度傳感器外形尺寸：Ф35×65mm
固定螺釘：M10×1.5×10mm(深度)
CWY-DO-Ф8mm電渦流傳感器螺管安裝螺紋：M10×1mm
前置器外形尺寸：80×64×34mm
三、主要功能
● 實現智能化處理，所有功能可通過前面板按鍵操作，振動幅度、振動烈度測量通過密碼進入功能切換鍵任意設置選擇
● 適宜長期在線監測，安裝調試方便簡單
● 報警、危險值輸出通過按鍵任意設置
● 報警、危險開關量信號可任意延時設置
● 在數據設置值查看中,1分鐘不進行鍵盤操作,自動回到測量狀態
● 測量最大值的記憶
● 斷線檢測保護、斷線封鎖繼電器輸出,OK燈滅、恢復時封鎖延時5秒解除（軸振動測量時）
四、安裝方法
SDJ-3N型振動監測保護儀可以盤裝式或安裝在就地防護箱內。如果用戶需要本廠可提供就地儀表箱(帶有玻璃門的防護箱)外型尺寸:寬266高168深285(mm)；在一個軸承上，需要安裝兩個夾角為90度的傳感器，要求垂直或水平安裝�？商峁㏒G-2型傳感器固定螺釘，安裝固定螺釘尺寸:M10×1.5×10mm，可提供傳感器安裝底座尺寸:40×40mm，同時可安裝垂直和水平2個方向傳感器。傳感器與儀表的連線采用普通屏蔽電纜截面積不小于1mm2。輸入信號紅線接正端,綠線接負端屏蔽層采用單端接地靠傳感器浮空,靠儀表接屏蔽端并與機架大地聯通不可接錯否則有誤。其它接線詳見背面板端子接線圖。當測量軸振動時,儀表端子(屏蔽端)改為-24V輸出,供前置器電源。
五、儀表端子接線示意圖
————————————————————————————————————————————
SDJ-3NA型軸振動監測保護儀（智能化）
一、概述
智能型SDJ-3NA型軸振動監測保護儀主要適用于電力、鋼鐵、建材、化工等領域，對各類旋轉機械的軸振動(相對振動)進行連續監視和測量，便于用戶對機器工況進行分析和維護。當機器振動超過正常使用值時，本裝置會立即發出報警及危險信號，使您的機器能夠及時得到保護，避免不必要的經濟損失.智能型SDJ-3NA型軸振動監測保護儀來自一個獨立的CWY-DO型電渦流傳感信號，在LED數字顯示器上，連續顯示兩路信號2個4位讀數的振幅值(保留小數點讀數)，該保護儀增加了高低能濾波器和隔離柵，大大提高了抗干擾能力。該保護儀精度高，穩定性好，測量精度高于目前同類產品。
二、技術指標
測量范圍：振動幅度即振動位移量的測量
量程：0-500um內任意設置(峰-峰值) (用戶沒有特殊要求，出廠設置0～200um)
頻率范圍：1-1KHZ
輸入信號：
配用CWY-DO-Φ8mm電渦流傳感器(測量軸的相對振動)
顯示方式： A、B通道分別獨立數字顯示
線性精度：≤±0.5%(滿量程)
輸出：電線：4-20mA 對應上下限量程
(負載＜1KΩ可直接送入DCS系統)
TDM振動信號分析輸出
RS485通信接口輸出
報警、危險開關量輸出：(AC250V/5A，DC27V/2A)
使用溫度：儀表 一10-45℃ (相對濕度≤80%)
探頭 -10-100℃ (相對濕度≤90%)
前置器 -10-50℃ (相對濕度≤90%)
供電電壓：AC220V/50HZ±10%
安裝方式：盤裝或安裝在就地防護箱內
儀表外形尺寸：寬160×高80×深260（mm)
儀表開孔尺寸：寬156×高76（mm)
CWY-DO-Φ8mm電渦流傳感器螺管安裝螺紋：M10 ×1mm
前置器外形尺寸：80 ×64 ×34(mm)
（本廠出廠時可配帶就地前置器防護箱和儀表防護箱）
三、主要功能
1、振動A.B通道分別數字顯示，振幅與安裝間隙電壓切換選擇
2、A.B通道報警，危險獨立繼電器結點輸出
3、量程下限有，上限：分別對應(4～20mA)電流輸出
4、TDM振動信號分析接口輸出
5、量程四檔選擇(100，200，300，400um)
6、報警危險值可以任意設定(量程范圍內)
7、報警危險繼電器輸出延時四檔定值選擇(0.IS，IS，3S，6S)
8、測量最大值記憶
9、斷線檢測保護，斷線封鎖繼電器輸出，0K燈滅，恢復時封鎖延時5秒解除
10、間隙電壓測量顯示(用于安裝時的參考電壓）
11、在數據設置值查看中，1分鐘不進行擊鍵盤操作，自動回到測量狀態
四、安裝方法
為了能夠進行在線監測和保護，SDJ-3NA軸振動監測保護儀必需配用兩個CWY-DO型電渦流傳感信號，才能夠?qū)崿F(xiàn)雙路監測和保護，連續地顯示通道的振幅值，如果用戶需要，本廠可提供就地儀表箱（帶有玻璃門的防護，外形尺寸：寬266高168深285mm）：在一個軸承上，需要安裝兩個夾角為90度的探頭，要求夾角90度安裝。探頭與前置器配有5米或9米的高頻電纜，前置器與儀表的連線采用普通三線制蔽電纜截面積不小于1mm2,傳輸距離200米內，輸入信號對應連接，不可接錯，否則會造成損壞。

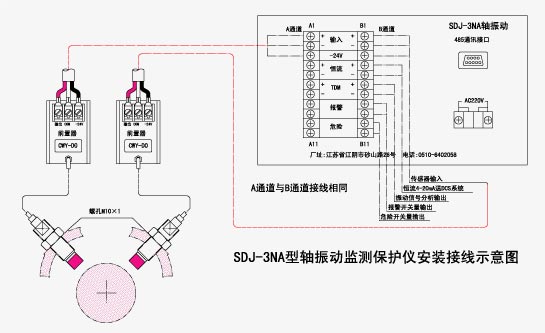

五、儀表端子接線示意圖
|
