上海華巖儀器設備有限公司供應FF-1600 復合分子泵
主要性能特點：
1.高極限真空 ---獨特的整體加工轉子，可運轉于更高的工作轉速，提高了泵的極限真空。
2.大抽速 ---復合分子泵是由渦輪級和牽引級復合而成，從而提高了泵的抽速。
3.高壓縮比 ---轉子獨特的螺旋槽式牽引級使泵具有高的壓縮比和耐粉塵能力。
4低噪音 ---采用高精度球軸承，動平衡好，對軸承的磨損小，軸承壽命長，整機振動小，噪音低。
5.清潔無油 ---分子泵是靠動葉片和定葉片的相對運動抽除、拖動、傳輸氣體分子排出，因此可獲得清潔無油的高真空和超高真空。
6.節能 ---由于整體轉子比分體轉子輕，因此電機負載小，消耗功率小，可以運行更高的轉速。
用途： FF型復合分子泵廣泛地應用于光譜儀器、電子顯微鏡、檢漏儀、表面物理和分析儀器、質譜儀；真空鍍膜行業、顯像管生產、半導體制造業、等離子刻蝕等領域。
|
主機 |
|
進氣口通徑 |
DN250mm |
|
排氣口通徑 |
KF40mm |
|
抽氣速率 |
1600L/s |
|
極限壓強 |
5×10-7Pa (金屬密封)
5×10-6Pa (橡膠密封) |
|
壓縮比 |
N2:108 H2:4×103 |
|
電機轉速 |
24000r/min |
|
啟動時間 |
＜10min |
|
潤滑油量 |
260ml |
|
冷卻方式 |
水冷 |
|
冷卻水耗量 |
90L/h |
|
冷卻水溫度： |
＜24℃ |
|
安裝位置 |
垂直 |
|
分子泵電源 |
|
最大功率輸入 |
1 KW |
|
輸出電壓： |
120V(峰值) |
|
輸出頻率： |
400Hz+10Hz |
|
啟動電流： |
5A |
|
工作電流 |
2A |

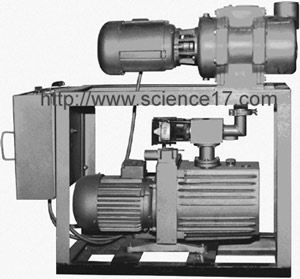

上海華巖儀器設備有限公司供應ZJP-30、ZJP-70羅茨真空泵
ZJP 系列羅茨真空泵是一種旋轉式變?nèi)菡婵毡�，�?00~1Pa 壓力范圍內有較大抽速。該泵轉速高、抽速大、體積小、驅動功率小、氣動快、可抽除可凝性蒸汽。配有旁通閥自身保護，運轉安全。
|
型號 參數 |
ZJP-30 |
ZJP-70 |
|
|
|
|
|
極限壓力（Pa） |
5×10-2 |
|
抽氣速率（L/S） |
30 |
70 |
|
|
|
|
|
最大允許壓差 Pa |
8×103 |
4×103 |
|
|
|
|
零流量最大壓縮比 |
≥30 |
|
|
|
噪聲 dB(A) |
≤78 |
|
|
|
|
|
進氣口直徑 （mm） |
50 |
83 |
|
|
|
|
|
出氣口直徑 |
50 |
52 |
|
|
|
|
|
電機功率（kW） |
0.8 |
1.5 |
|
|
|
|
|
泵轉速（r/min） |
2950 |
2840 |
|
|
|
|
|
重量 |
55 |
120 |
|
|
|
|
|
推薦前級泵 |
2XZ-8 |
2X-15 |
|
|
|
|
———————————————————————————————————————————
上海華巖儀器設備有限公司供應JK系列油擴散真空泵機組
JKT JK 系列油擴散真空泵機組是用來獲得高真空(10-2 ~ 10-5 Pa) 的主要設備。它以油擴散泵為主泵和閥門、水冷擋板、管道、機械真空泵（前級泵）等組成高真空抽氣系統，可獲得10-2 ~10-4 Pa 的工作真空度。該機組的特點是抽氣能力大，抽速從190 L/S 到49000 L/S 范圍內可供選擇。并可長時間穩定連續工作。它被廣泛地應用在電子、化工、冶金、航空、航天、材料、生物醫藥、原子能、宇宙探測等高科技領域。如各種真空爐、真空鍍膜設備，真空冷凍干燥設備等。典型真空機組是用氣動閥門程序控制。
|
型號 參數 |
JK-100A |
JK-150B |
JK-200B |
JKT-200 |
JK-300 |
JK-400A |
JK-500A |
JK-630 |
|
進氣口徑 |
Φ10 |
Φ153 |
Φ225 |
Φ216 |
Φ350 |
Φ400 |
Φ501 |
Φ651 |
|
極限壓力（Pa） |
1.3×10-4 |
1×10-4 |
1.3×10-4 |
2×10-4 |
|
抽氣速率（L/S） |
110 |
260 |
500 |
700 |
750 |
2000 |
2800 |
5600 |
|
連續工作時抽至
1.3×10-3 Pa時 |
15 |
|
配用油擴散泵型號 |
K-100 |
K-150A |
K-200B |
KT-200 |
K-300 |
K-400A |
K-500 |
K-630 |
|
配用前級機械泵型號 |
2XQ-2 |
2X-4 |
2XZ-8 |
2XZ-8 |
2X-15 |
JZJ-30 |
2X-70
&2X-4 |
JZJ-150 |
|
油擴散泵泵液用量(L) |
0.15 |
0.50 |
0.70 |
0.65 |
1.6 |
3 |
4 |
7 |
|
油擴散泵加熱功率(kW) |
0.6 |
1 |
1.8 |
2 |
3 |
5.4 |
7.5 |
9.6 |
|
消耗功率
(kW) |
220 V |
0.7 |
1 |
2 |
2.2 |
3.2 |
|
|
|
|
380 V |
0.4 |
0.55 |
1.1 |
1.1 |
1.5 |
3 |
5.5 |
5.5 |
|
抽氣口型式 |
直抽式 |
側抽式 |
|
外型尺寸
（長×寬×高） |
700*
500*
721 |
850×
500×
931 |
900×
570×
810 |
1200×
660×
1055 |
1110×
660×
1790 |
1250×
580×
1875 |
1374×
700×
2255 |
2225×
750×
2675 |
|
安裝高度
（抽氣口中心高mm） |
|
|
|
|
|
1225~1280 |
1490~1550 |
1800~1890 |
|
